Узел обвязки котла с подключением бойлера и теплого пола

40 000 р. / шт
Нашли дешевле?
Расширительный бак или группа безопасности для котла (на выбор) в подарок
Описание товара

Если Вы решили установить котел Cтропува своими руками и сэкономить тем самым деньги, мы предлагаем готовые узлы обвязки. Обвязку нужно просто прикрутить к котлу и подсоединить к ней систему отопления, закачать теплоноситель и запустить котел. В ассортименте представлены два узла, каждый из которых имеет свои технические характеристики. Обратите внимание на то, что от вашего выбора зависит, какие системы отопления будут функционировать - так данный узел обвязки позволяет подключить бойлер, а номер два - бойлер и теплый пол. Таким образом, вы можете сэкономить, взяв обвязку, выполняющую только те функции, которые вам нужны.

Теплоноситель нагретый в котле проходит через стальные трубы диаметром 25 мм для котлов S40, S20, S15, S8. Воздух из котла удаляется через автоматический воздухоотводчик. На наружном контуре котла устанавливается предохранительный клапан на 1,5 атмосферы. Теплоноситель по наружному контуру направляется через вентиль к бойлеру горячей воды.

После нагрева бойлера теплоноситель поступает обратно в наружный контур узла обвязки. После бойлера производится отбор к дополнительному радиатору который, в случае сбоя электрического напряжения, может работать как самотечный. Дополнительный радиатор необходимо подключать автономно. Он необходим для предотвращения перегрева котла при отключении циркуляционного насоса.

Система радиаторов подключается в верхней части малого контура через вентиль диаметром 25 мм. Обратная линия радиаторов подводится к циркуляционному насосу через вентиль диаметром 25 мм. Нагретый теплоноситель из котла поступает в коллектор системы отопления и далее в систему радиаторов. Охлажденный теплоноситель поступает от обратного коллектора к циркуляционному насосу. Теплоноситель обратной линии после насоса подводится к трехходовому смесительному крану.

Смесительный кран необходим для подмешивания теплоносителя обратной линии и подающей для предотвращения образования конденсата и необходим для регулировки температурного режима котла. В нижней части контура после смесительного клапана устанавливается – балансировочный вентиль с возможностью регулировки проходящего потока, при помощи которого поток от циркуляционного насоса распределяется таким образом, чтобы его хватило для подогрева радиаторов, и в то же время, чтобы он был достаточен для самого котла.

В обратной линии после балансировочного крана монтируются спусковые вентиля для подпитки и опорожнения системы, а также расширительный бак . Давление в расширитель­ном баке должно быть 0,5-0,7 атмосфер. При необходимости вместо бойлера можно установить аварийный электрический котел.

Достаточно циркуляционного насоса мощностью:

  • для котла 10 кВт 25–60 Вт
  • для котла 20 кВт 40–80 Вт
  • для котла 40 кВт 50–100 Вт
Отзывы о товаре Написать отзыв
У этого товара еще нет отзывов. Будьте первым!
Отправляя форму, вы даете свое согласие на обработку персональных данных.
Похожие товары
Ступенчатый регулятор (гребенка)
Ступенчатый регулятор (гребенка)
  • Запчасти для Stropuva: S8 (P/U) / S15 (P/U) / S20 (P/U) / S30 (P/U) / S40 (P/U)
300 р. / шт
Дрова Дрова
Дивизион Д6
Дивизион Д6
  • Дрова / Брикеты
  • Площадь обогрева: 30-60 м²
  • Мощность: 6 кВт
  • Горение до: 10 ч
  • Вмещается дров: 15 кг
  • Длина дров: 30 см
29 990 р. / шт
Дрова Дрова
Дивизион Д6 ТЭГ
Дивизион Д6 ТЭГ
  • Дрова / Брикеты
  • Площадь обогрева: 30-60 м²
  • Мощность: 6 кВт
  • Горение до: 12 ч
  • Вмещается дров: 15 кг
  • Длина дров: 30 см
50 000 р. / шт
Веревка термостойкая d=8 мм
Веревка термостойкая d=8 мм
  • Запчасти для Stropuva: S8 (P/U) / S15 (P/U) / S20 (P/U) / S30 (P/U) / S40 (P/U)
200 р. / пог. м
Ручка дверцы в сборе
Ручка дверцы в сборе
  • Запчасти для Stropuva: S8 (P/U) / S15 (P/U) / S20 (P/U) / S30 (P/U) / S40 (P/U)
500 р. / шт
Шарик регулировки заслонки с штангой в сборе
Шарик регулировки заслонки с штангой в сборе
  • Запчасти для Stropuva: S8 (P/U) / S15 (P/U) / S20 (P/U) / S30 (P/U) / S40 (P/U)
150 р. / шт
Манометр радиальный Ду63 4 бар
Манометр радиальный Ду63 4 бар
  • Запчасти для Stropuva: S8 (P/U) / S15 (P/U) / S20 (P/U) / S30 (P/U) / S40 (P/U)
450 р. / шт

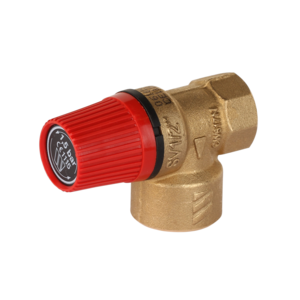

Предохранительный клапан 1/2" х 1,5 bar
